COMERCIAL

ESPECIFICACIONES

CONCEPTO	3 TON	5.5 TON	5.5 TON	10 TON	15 TON	20 TON	25 TON
MODELO	GK-H03NH3AS	GK-H5.5NH3AS	GK-H5.5NH3AF	GK-H10NH3AF	GK-H15NH3AF	GK-H20NH3AF	GK-H25TH/NaB-F(L)
VOLTAJE	220	220	220	220	220	220	220
FASES	1	1	3	3	3	3	3
SEER	20	16	16	16	16	16	16
CAPACIDAD DE ENFRIAMIENTO	36	67	72	116	174	212	283
CAPACIDAD DE CALEFACCIÓN	39	70	75	119	183	249	314
POTENCIA DE ENTRADA DE ENFRIAMIENTO	3.1	6.8	7.9	13.7	22.0	29.0	35.0
POTENCIA DE ENTRADA DE CALEFACCIÓN	3.2	5.8	6.6	11.5	16.0	25.0	30.0
CORRIENTE DE ENTRADA DE ENFRIAMIENTO	13.5	30.0	21.0	36.0	63.0	79.0	96.0
CORRIENTE DE ENTRADA DE CALEFACCIÓN	14.0	25.5	18.0	30.0	46.0	70.0	83.0
DESCARGA DE AIRE				HORIZONTAL
VOL. DE FLUJO DE AIRE*	1177	1942	1942	3413	5591	8416	8534
PRESIÓN ESTÁTICA EXTERIOR	50 (0-150)	60 (0-180)	60 (0-180)	90 (0-210)	120 (0-320)	140 (0-350)	125 (0-200)
NIVEL DE PRESIÓN DE SONIDO	61	68	68	72	74	74	76
REFRIGERANTE				R410A
CARGA REFRIGERANTE	3.5	5.0	5.0	10.0	12.0	16.0	10.0 + 10.0
CONTROLADOR			CONTROLADOR ALÁMBRICO DE PARED XK117

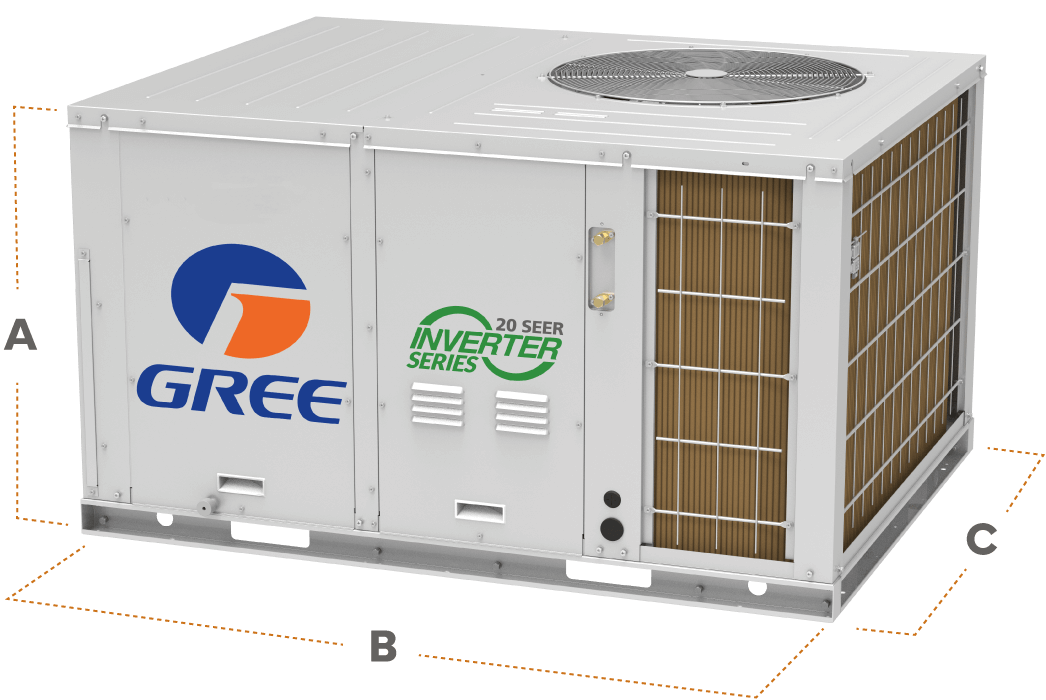

DIMENSIONES DEL EQUIPO		1450x1120x815		1450x1120x1215	2260x1140x1245	2240x1880x1250	2240x1950x1240
PESO DEL EQUIPO	206	268	268	339	572	820	850

FICHA TÉCNICA

COTIZAR PROYECTO

MODELO	UNIDAD	GUD71P/A-S	GUD100PH/A-S	GUD140PH/A-S	GUD160PH/A-S
VOLTAJE, FRECUENCIA, FASES	V, Hz, -			220-240, 60, 1
CAPACIDAD DE ENFRIAMIENTO*	Btu/h	24,200	34,500	47,800	52,500
CAPACIDAD DE CALEFACCIÓN*	Btu/h	27,200	37,500	51,200	58,000
POTENCIA DE ENTRADA DE ENFRIAMIENTO*	kW	0.080	0.180	0.160	0.265
POTENCIA DE ENTRADA DE CALEFACCIÓN*	kW	0.080	0.180	0.160	0.265
CAPACIDAD MÍNIMA DEL INTERRUPTOR	A		6.0
RANGO DE PRESIÓN ESTÁTICA EXTERNA	Pa	0-75	0-150	0-150	0-200
VOLUMEN DE FLUJO DE AIRE (X, H, M, L)	CFM	706/682/553	1059/942/824/706	1177/1059/942/824	1647/1354/1177/1000
NIVEL DE PRESIÓN DE SONIDO (H, M, L)	dB	38, 37, 36	41, 39, 37	40, 39, 37	45, 44, 42
MATERIAL DEL EVAPORADOR	-		TUBO DE COBRE, ALETAS DE ALUMNIO
RECUBRIMIENTO DEL EVAPORADOR	-		BLUE FIN
MEDIDA DE LA TUBERÍA DE DRENAJE	mm		Φ26*2.50
RANGO MÍNIMO DE OPERACIÓN ENFRIAMIENTO	°C		≥16
RANGO MÍNIMO DE OPERACIÓN CALENTAMIENTO	°C		≤30
CONTROLADOR	-		CONTROL REMOTO CABLEADO XK117
REFRIGERANTE	-		R410A
DIMENSIONES (AxBxC)*	mm	1300, 450, 220	1000, 700, 300	1400, 700, 300	1400, 700, 300
DIMENSIONES DEL PAQUETE (AxBxC)*	mm	1628, 578, 300	1205, 813, 350	1601, 813, 365	1678, 808, 365
PESO NETO*	kg	30.0	41.0	50.0	57.0
PESO BRUTO*	kg	37.0	47.0	56.0	64.0
MEDIDA DE LA CONEXIÓN PARA TUBERÍA DE LÍQUIDO	(inch)		(3/8")
MEDIDA DE LA CONEXIÓN PARA TUBERÍA DE GAS	(inch)		(5/8")

COTIZAR PROYECTO

MODELO	UNIDAD	GUD71ZD/A-S	GUD100ZD/A-S	GUD140ZD/A-S	GUD160ZD/A-S
VOLTAJE, FRECUENCIA, FASES	V, Hz, -		220-240, 60, 1
CAPACIDAD DE ENFRIAMIENTO*	Btu/h	24,200	34,500	47,800	52,500
CAPACIDAD DE CALEFACCIÓN*	Btu/h	27,200	37,500	51,200	58,000
POTENCIA DE ENTRADA ENFRIAMIENTO*	kW	0.080	0.110	0.150	0.175
POTENCIA DE ENTRADA CALEFACCIÓN*	kW	0.080	0.110	0.150	0.175
CAPACIDAD MÍNIMA DEL INTERRUPTOR	A		6.0
VOLUMEN DE FLUJO DE AIRE (X, H, M, L)	CFM	765/718/641/553	942/883/824/706	1295/1177/1059/883	1354/1295/1118/942
NIVEL DE PRESIÓN DE SONIDO (H, M, L)	dB	44, 41, 38	47, 45, 43	50, 48, 44	53, 49, 45
MATERIAL DEL EVAPORADOR	-		TUBO DE COBRE, ALETAS DE ALUMINIO		4 130 W
RECUBRIMIENTO DEL EVAPORADOR	-		BLUE FIN
MEDIDA DE LA TUBERÍA DE DRENAJE	mm		Φ17x1.50
RANGO MÍNIMO DE OPERACIÓN ENFRIMIENTO	°C		≥ 16
RANGO MÍNIMO DE OPERACIÓN CALENTAMIENTO	°C		≤ 30
CONTROLADOR	-		≤ 30		3.80 kg
REFRIGERANTE	-		60 dB		60 dB
DIMENSIONES (AxBxC)*	mm	1200, 235, 665	1200, 235, 665	1729, 300, 770	1729, 300, 770
DIMENSIONES DEL PAQUETE (AxBxC)*	mm	1363, 300, 700	1363, 300, 700	1729, 300, 770	1729, 300, 770
PESO NETO*	kg	31.0	32.0	40.0	42.0
PESO BRUTO*	kg	37.0	38.0	47.0	49.0
MEDIDA DEL CONEXIÓN PARA TUBERÍA DE LÍQUIDO	(inch)		(3/8")
MEDIDA DE LA CONEXIÓN PARA TUBERÍA DE GAS	(inch)		(5/8")

COTIZAR PROYECTO

MODELO	UNIDAD	GUD71TA-S	GUD100TA-S	GUD140T/A-S/I	GUD160TA-S
VOLTAJE, FRECUENCIA, FASES	V, HZ		220-240, 60, 1
CAPACIDAD DE ENFRIAMIENTO*	Btu/h	24,200	34,500	47,800	52,500
CAPACIDAD DE CALEFACCIÓN*	Btu/h	27,500	37,500	51,200	58,000
POTENCIA DE ENTRADA ENFRIAMIENTO*	kW	0.055	0.100	0.110	0.170
POTENCIA DE ENTRADA CALEFACCIÓN*	kW	0.055	0.100	0.110	0.170
CAPACIDAD MÍNIMA DEL INTERRUPTOR	A		6.0
VOLUMEN DE FLUJO DE AIRE (X, H, M, L)	CFM	735/674/559/500	883/853/795/706	1059/1000/883/765	117/118/942/824
NIVEL DE PRESIÓN DE SONIDO (H, M, L)	dB	735/674/559/500	883/853/795/706	1059/1000/883/765	117/118/942/824
MATERIAL DEL EVAPORADO	-	45, 41, 39	48, 46, 42	49, 46, 42	52, 50, 48
RECUBRIMIENTO DEL EVAPORDOR	-		TUBO DE COBRE, ALETAS DE ALUMINIO
MEDIDA DE LA TUBERÍA DE DRENAJE	mm		BLUE FIN
RANGO MÍNIMO DE OPERACIÓN ENFRIAMIENTO	°C		≥ 16
RANGO MÍNIMO DE OPERACIÓN CALENTAMIENTO	°C		≤ 30
CONTROLADOR	-		CONTROL REMOTO YAPIF
REFRIGERANTE	-		R410A
DIMENSIONES (AxBxC)*	mm	840, 840, 200	840, 840, 240	840, 840, 290	840, 840, 290
DIMENSIONES DEL PAQUETE (AxBxC)*	mm	943, 923, 245	963, 963, 325	963, 963, 379	963, 963, 379
PESO NETO*	kg	23.0	31.0	33.0	36.0
PESO BRUTO*	kg	30.0	38. 0	41.0	44.0
DIMENSIONES PANEL (AxBxC)*	mm		950, 950, 52
DIMENSIONES DEL PAQUETE (AxBxC) PANEL*	mm		1033, 1038, 112
PESO NETO PANEL*	kg		6.0
PESO BRUTO PANEL*	kg		9.5
MEDIDA DE LA CONEXIÓN PARA TUBERÍA DE LÍQUIDO	(inch)		(3/8")
MEDIDA DE LA CONEXIÓN PARA TUBERÍA DE GAS	(inch)		(5/8")
